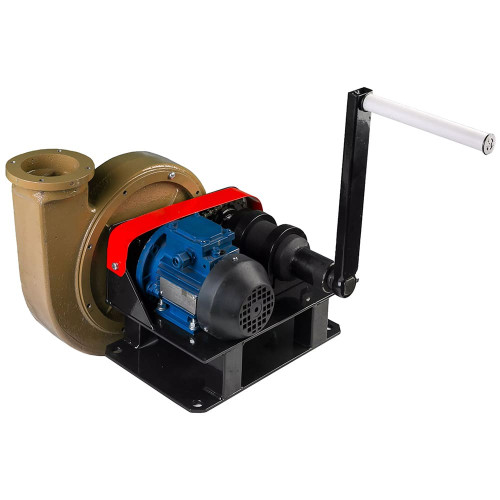

Вентилятор электроручной ВЭР-3

Вентилятор электроручной ВЭР-3 предназначен для забора наружного воздуха, просасывания его через систему очистки, подачи очищенного воздуха в защитное сооружение и создания подпора — повышенного давления внутри помещения.

ВЭР-3 представляет собой электроручной приточный вентилятор с редуктором и ручным приводом. Оборудование применяется в системах вентиляции защитных сооружений, где требуется возможность работы как от электропривода, так и вручную при отсутствии электропитания.

Назначение

• Забор наружного атмосферного воздуха.
• Просасывание воздуха через систему очистки.
• Подача воздуха в защитное сооружение.
• Создание подпора — повышенного давления внутри помещения.
• Работа в составе систем фильтровентиляции и воздухоснабжения защитных сооружений.
• Обеспечение подачи воздуха в электрическом и ручном режимах.

Конструкция и особенности

• Конструкция состоит из приточного вентилятора и редуктора с ручным приводом.
• Редуктор трёхступенчатый, с передаточным числом 61.89.
• Предусмотрена автоматическая муфта переключения с ручного привода на электрический и обратно.
• Корпус и крышка редуктора выполнены из алюминиевого сплава.
• В нижней части корпуса предусмотрена опорная плита для установки вентилятора на кронштейны.
• Валы редуктора вращаются в радиальных подшипниках.
• Рукоятка ручного привода выполнена из стали, длина плеча — 250 мм.
• Направление вращения рукоятки указывается стрелкой на бобышке хвостовика редуктора.

Преимущества

• Работа от электропривода и ручного привода.
• Возможность эксплуатации при отсутствии электропитания.
• Производительность до 300 м³/ч в зависимости от напора.
• Автоматическое переключение между ручным и электрическим режимом.
• Компактная конструкция для монтажа в системах вентиляции защитных сооружений.
• Корпус редуктора из алюминиевого сплава снижает массу узла и устойчив к коррозии.

Технические характеристики

Режимы питания электродвигателя

• От трёхпроводной сети трёхфазного переменного тока напряжением 380 В, частотой 50 Гц.
• От трёхпроводной сети трёхфазного переменного тока напряжением 220 В, частотой 50 Гц.

Примечания по эксплуатации

• Монтаж и подключение вентилятора должны выполнять специалисты с соблюдением требований электробезопасности.
• Перед запуском необходимо проверить исправность электродвигателя, редуктора, ручного привода, креплений и воздуховодов.
• При работе через систему очистки необходимо контролировать сопротивление воздушного тракта и состояние фильтрующих элементов.
• Не использовать вентилятор при повреждении корпуса, рабочего колеса, электропроводки, редуктора, муфты переключения или ручного привода.
• Ручной режим применяется при отсутствии электропитания или невозможности работы электропривода.
• Техническое обслуживание выполнять по паспорту изделия и регламенту эксплуатации защитного сооружения.
